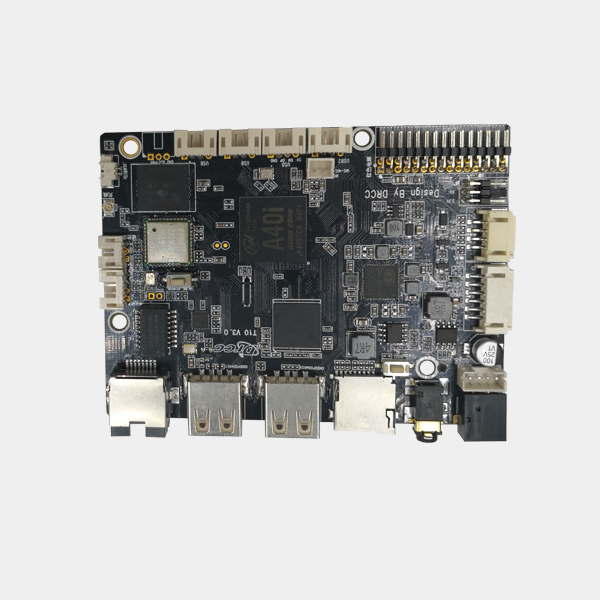

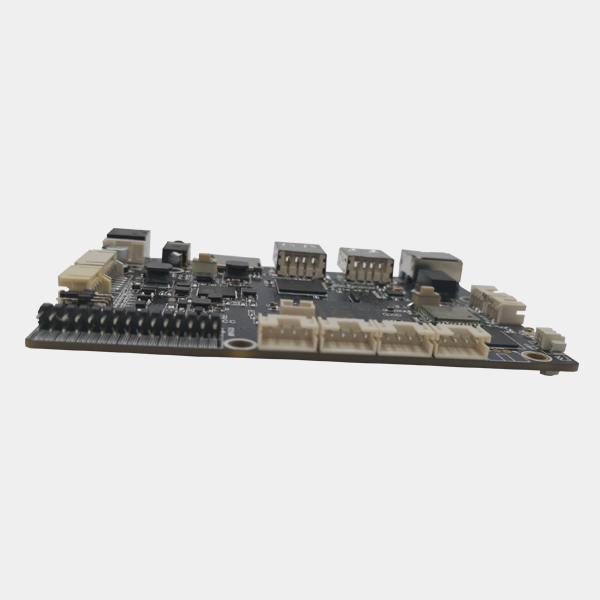

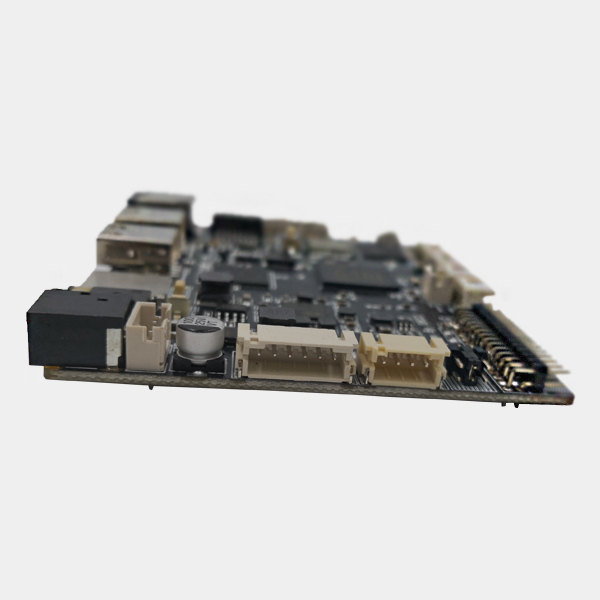

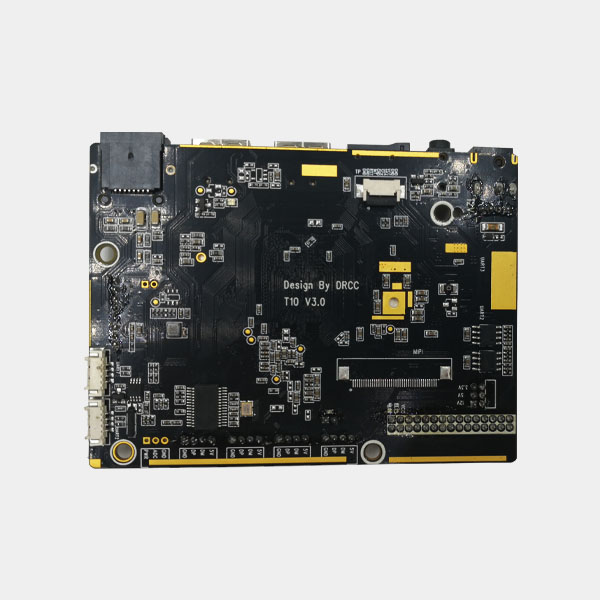

PCB：6 層板

尺寸：73.1*98.3mm, 板厚1.6mm

螺絲孔規格：∮3.2mm x 3

3.2 接口參數說明

輸出支持LCD 1080P@30fps

♦電源輸入接口（DC;DC-IN）

采用12V的直流電源供電，隻允許從DC座和電源插座給板卡係統供電。

電源適配器的插頭DC規格為D5.0，DC-IN規格為D2.54。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。

♦BAT1 RTC電池接口

標準的2PIN 1.25間距，用於斷電時給係統時鍾供電。

♦遙控接收和指示燈接口（IR/LED）

♦背光控製接口(LCD-BL)

用於LVDS屏的背光控製，12V供電電流不大於1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上時，背光供電請從其他電源板上取電，以免造成係統不穩定。背光使能電壓為3.3V，如是其他電壓，請加IO電平轉換電路。此12V電源隻能作為背光電源輸出，千萬不能作為電源輸入供給係統。

  LVDS接口（LVDS）

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過以下跳線帽選擇，可選擇支持3.3V/5V/12V屏電源供電。

注意事項：為了避免燒板子和屏。

1、請確認屏規格書，屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。

2、請使用萬用表確認跳線帽選擇的電源是否正確。

♦串口/GPIO口

2組普通串口， 可支持市麵上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高於3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1、串口電壓是否匹配。不能直接接入MX232，485設備。

2、TX、RX接法是否正確

♦USB（USB0;USB1;USB2;USB3;USB4）

兩個USB標準接口，4個USB插座，用於外設擴展，默認為HOST,供電電流大於500mA。

♦ 音頻接口1 輸出（SPK）

可直接驅動喇叭 從內置功放芯片引出，支持雙通道8R/3W喇叭，如果外接的喇叭比較小，請把音量調小，以免造成喇叭燒壞

♦ 音頻接口2 輸入(MIC)

MICIN1

◆SPK接口

請以實際PCB板為準。

◆RTC接口
