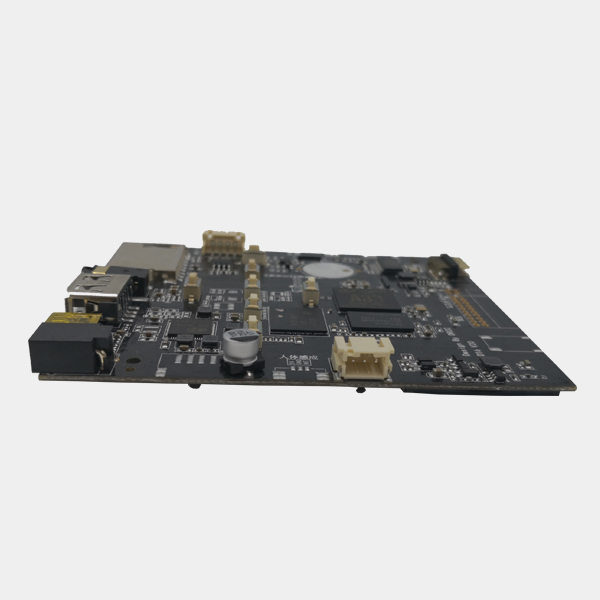

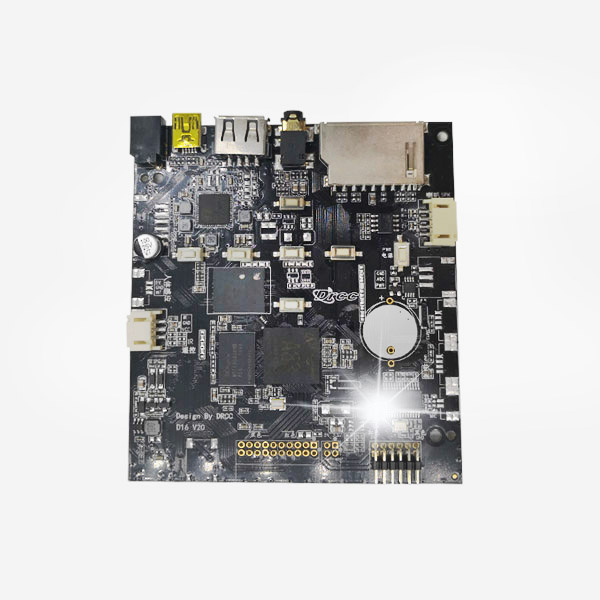

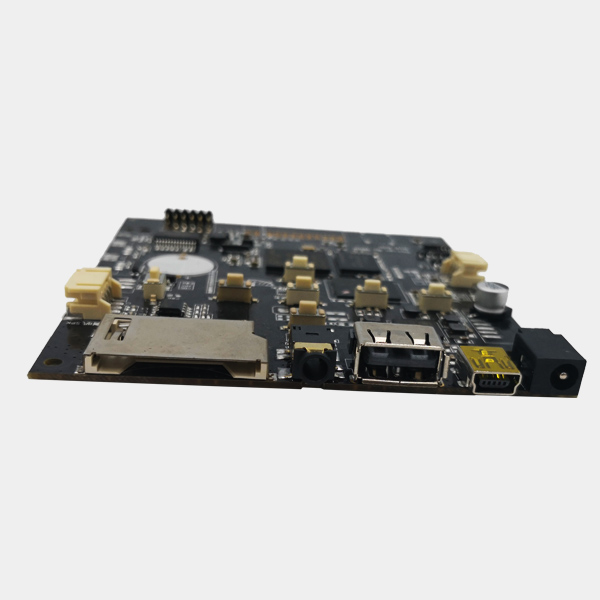

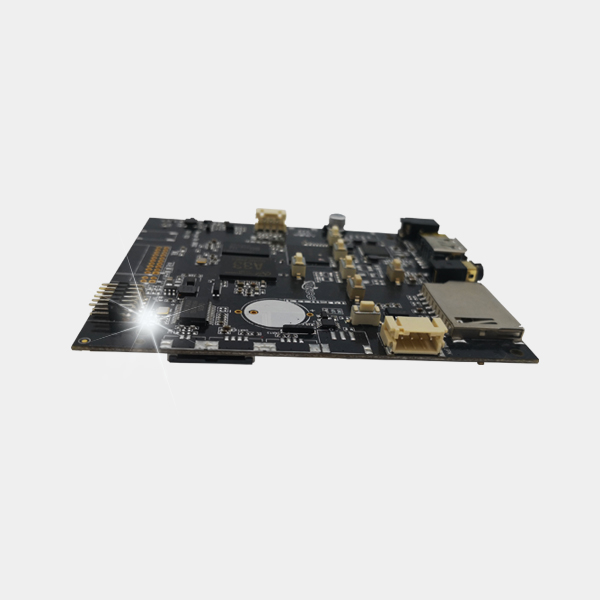

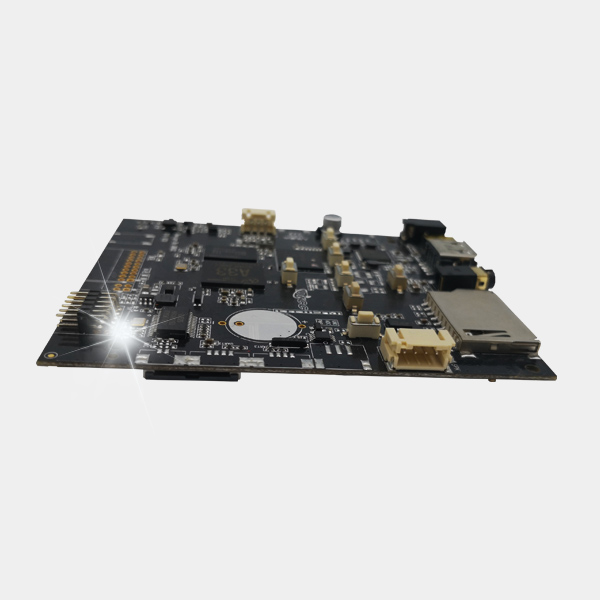

D16板卡是采用的全誌A33方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網於一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持LVDS、RGB屏等，可以驅動各種TFT LCD顯示屏，大大簡化整機係統設計，SD卡，穩定性更強，非常適合於廣告機、收銀機、數字標牌、車載等智能終端主板。

◆集成USB/LVDS/WIFI/BT/LAN於一體，簡化整機設計，可插SD卡.

◆豐富的擴展接口：5個USB接口(3個插針,1個標準USB口,1個MINIUSB),2個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.

◆高清晰度：最大支持1080P的解碼和各種LVDS信號LCD顯示屏.

◆功能齊全：支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。

◆管理方便：人性化的播放列表製作軟件，便於廣告播放管理和控製。播放日誌，方便了解播放情況。

​

PCB：4 層板

尺寸：92.88mm*82.85mm, 板厚1.2m

螺絲孔規格：∮2.4*3

詳細規格，請谘詢廠家，以實際PCB板為主。

◆電源輸入接口

采用5V的直流電源供電，允許從DC座係統供電，電源適配器的插頭DC IN規格為Ｄ4.4，d1.65

◆遙控接收接口

◆SE NSOR接口

用於給外設提供控製信號的輸入/輸出，電平為3.3V

◆UART接口

板卡引出了三組普通雙線串口，可支持市麵上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高於3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。

2.TX，RX接法是否正確。

◆USB

板卡具有2個USB標準接口，5個內置的USB插針，用於外設擴展，默認為HOST，供電電流不大於500mA

◆SPK接口

請以實際PCB板為準。

◆RTC接口

◆MIC接口

◆RGB LCD接口

●40pin MIPI LCD 接口

◆LVDS屏接口

◆MIC接口

在組裝使用過程中，請注意下麵（且不限於）問題點。

一，裸板與外設短路問題。

二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。

三，安裝LVDS屏時，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。

四，安裝LVDS屏時，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。

五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。

六，串口安裝時， TX,RX接法是否正確。

七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
