1.1適用範圍

T13是一款智能商顯行業主板，采用成熟穩定方案，軟硬件穩定，普遍適用於：條形屏、廣告機、數字標牌、智能自助終端、智能零售終端、O2O智能設備等。

1.2產品概述

T13采用全誌A40i Cortex-A7 四核CPU，搭載androids7.1係統，主頻1.2GHz，性能突出，性價比高。GPU采用Mail 400 MP2，一流的圖片和視頻處理能力，是廣告機、智能終端的最佳選擇。

1.3 產品特點

♦ 高清晰度。最大支持1080P的解碼和各種LVDS信號顯示屏；

♦ 支持遠程、TF卡、電腦等多種升級方式。

♦ TF卡/U盤配置屏參，即插即亮，完美支持各尺寸，各分辨率LVDS顯示屏。

♦ 完美支持行業主流發布軟件、行業應用軟件，即裝即用。

♦ 完美支持紅外、光學、電容、電阻等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試。

♦ 高擴展度。3路USB和2路串口，完美支持主流USB/串口設備，打印機、刷卡器、密碼鍵盤、指紋儀、攝像頭、身份證識別、二維碼掃描儀等，提供demon測試程序。

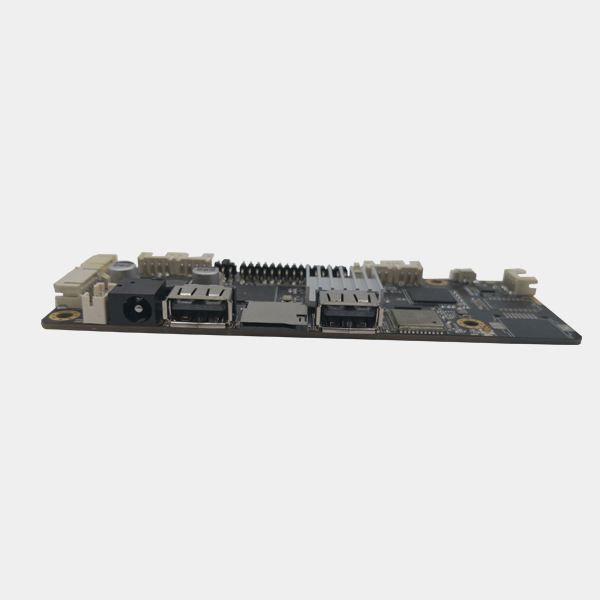

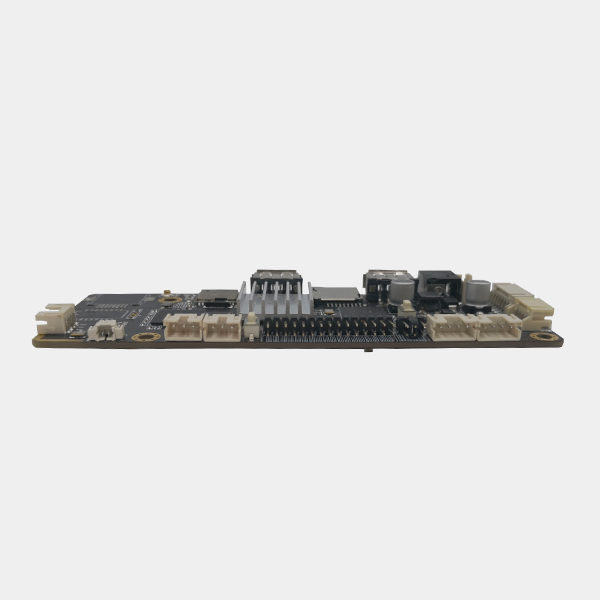

1.4 外觀及接口示意圖

​

​

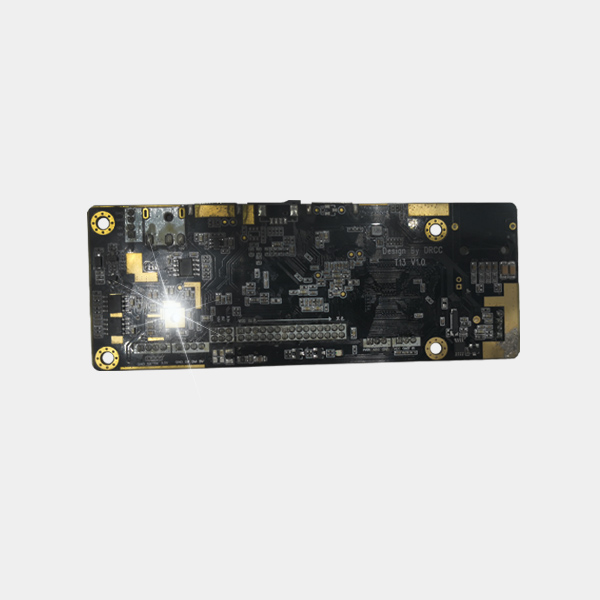

PCB：6 層板

尺寸：45*120mm, 板厚

螺絲孔規格：∮3.2mm x 3

3.2 接口參數說明

標準LVDS插針接口：輸出支持LCD 1080P@30fps

♦ 電源輸入接口（DC;DC-IN）

采用12V的直流電源供電，隻允許從DC座和電源插座給板卡係統供電。

電源適配器的插頭DC規格為D5.0，DC-IN規格為D2.0。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。

♦ BAT1 RTC電池接口

標準的2PIN 1.25間距，用於斷電時給係統時鍾供電。

♦ 遙控接收和指示燈接口（IR/LED）

♦ 背光控製接口(LCD-BL)

用於LVDS屏的背光控製，12V供電電流不大於1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上時，背光供電請從其他電源板上取電，以免造成係統不穩定。背光使能電壓為3.3V，如是其他電壓，請加IO電平轉換電路。此12V電源隻能作為背光電源輸出，千萬不能作為電源輸入供給係統。

♦ LVDS接口（LVDS）

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過以下跳線帽選擇，可選擇支持3.3V/5V/12V屏電源供電。
注意事項：為了避免燒板子和屏。

1、請確認屏規格書，屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。

2、請使用萬用表確認跳線帽選擇的電源是否正確。

♦ 串口/GPIO口

2組普通串口， 可支持市麵上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高於3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1、串口電壓是否匹配。不能直接接入MX232，485設備。

2、TX、RX接法是否正確

♦ USB（USB0;USB1;USB2）

兩個USB標準接口，1個USB插座，用於外設擴展，默認為HOST,供電電流大於500mA。

♦ 音頻接口1 輸出（SPK）

可直接驅動喇叭 從內置功放芯片引出，支持雙通道8R/3W喇叭，如果外接的喇叭比較小，請把音量調小，以免造成喇叭燒壞

♦ 按鍵接口（KEY）

♦ 其它一些接口及功能
