Q3288瑞芯微主板
Q3288瑞芯微主板

[上一個:D3288瑞芯微主板] [下一個:工控機主板]

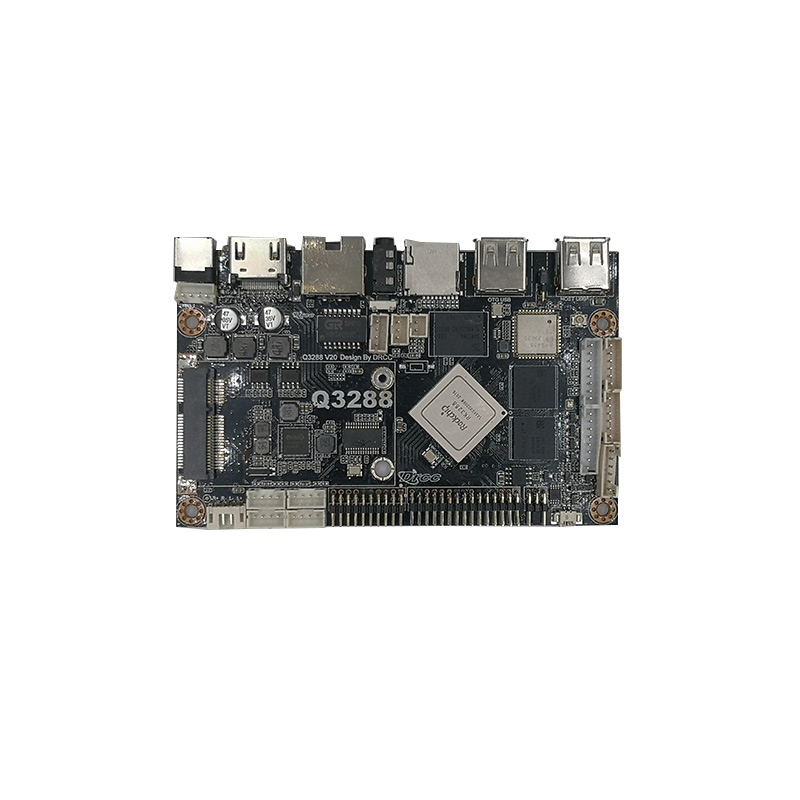

Q3288瑞芯微主板

詳情說明

Examples

產品概述：

Q40A采用全誌A40i Cortex-A7 四核CPU，搭載androids7.1係統，性能突出，性價比高。GPU采用Mail 400 MP2，一流的圖片和視頻處理能力，是廣告機、智能終端、售貨機、工業設備、工業儀器等等的最佳選擇。

產品特點：

高清晰度。最大支持1080P的解碼和各種LVDS信號顯示屏；支持HDMI視頻輸出，最大支持1920X1080@60fps
支持遠程、TF卡、電腦等多種升級方式。
TF卡/U盤配置屏參，即插即亮，支持各尺寸，各分辨率LVDS顯示屏。
完美支持行業主流發布軟件、行業應用軟件，即裝即用。
完美支持紅外、光學、電容、電阻等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試。
高擴展度。5路USB和多路串口，完美支持主流USB/串口設備，打印機、刷卡器、密碼鍵盤、指紋儀、攝像頭、身份證識別、二維碼掃描儀等。
串口支持：基礎版主板Q40A：支持4路3.3V TTL串口。
工業版主板Q40A-Pro：支持2路RS232和2路3.3V TTL串口。
板載4G全網通模塊（僅Q40A-Pro支持）

主板外觀及接口示意圖：

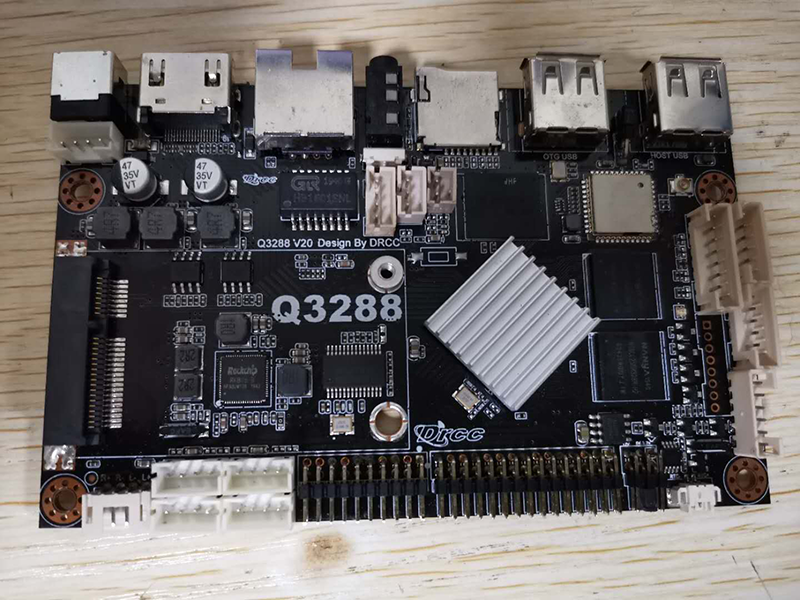

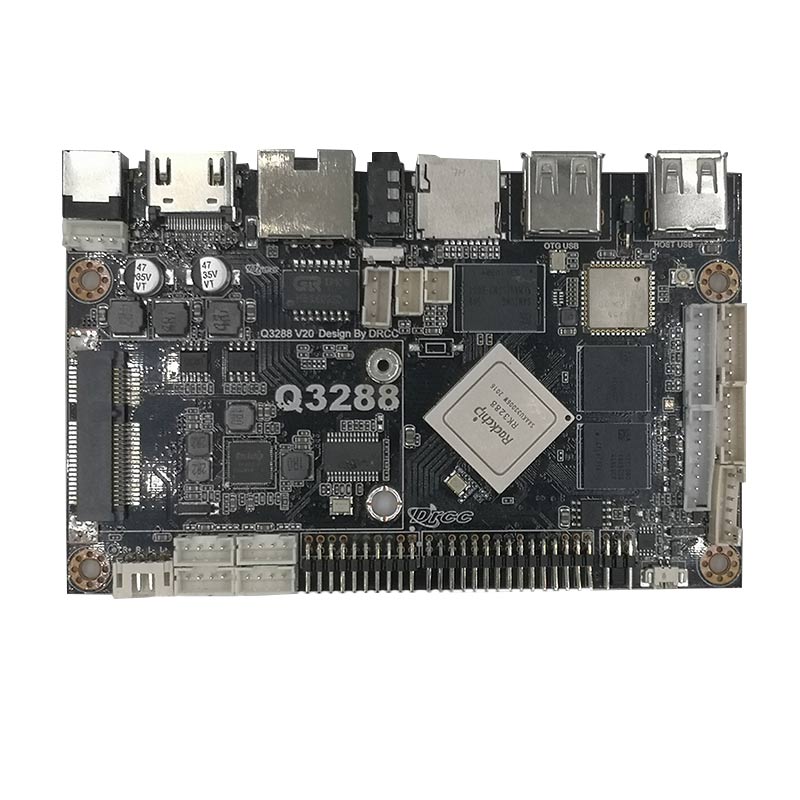

正麵：

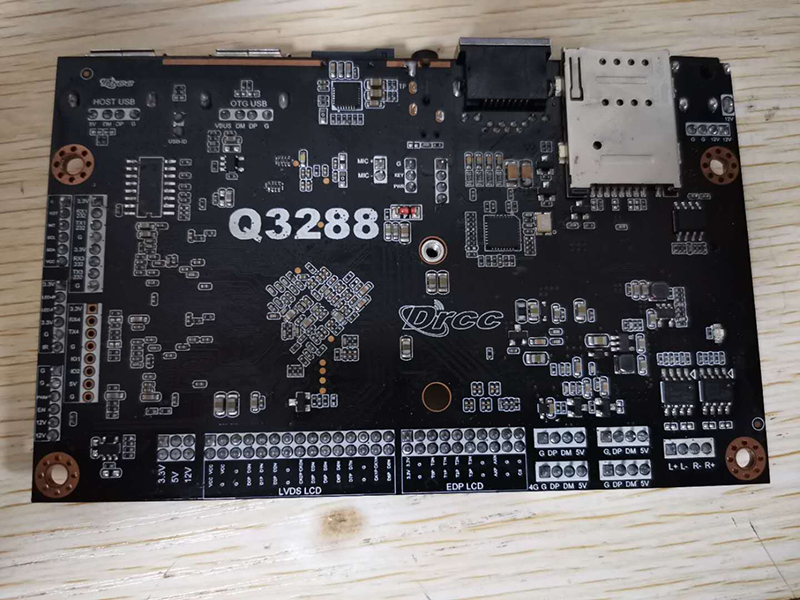

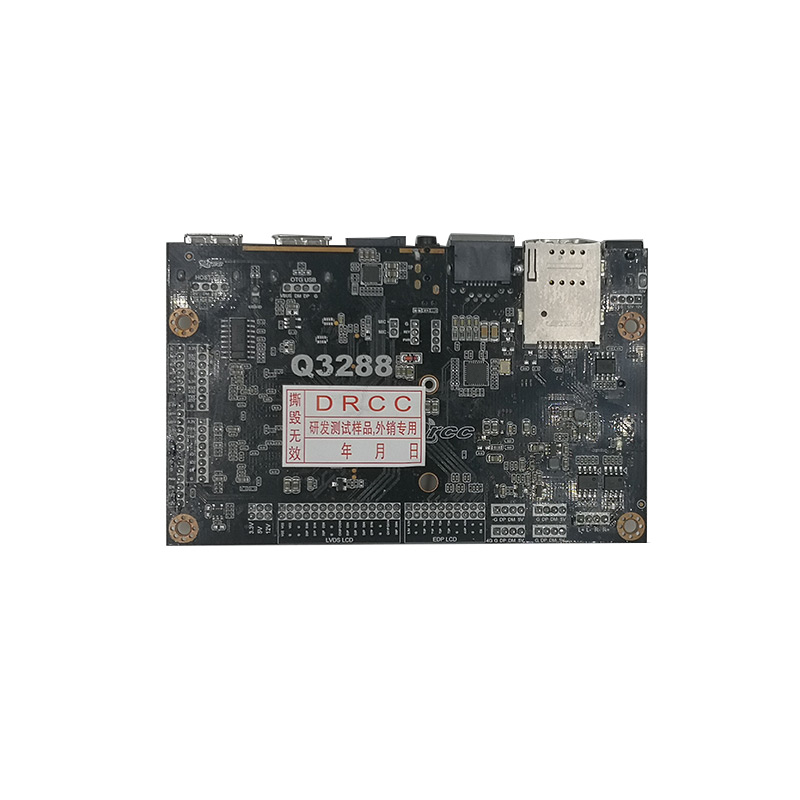

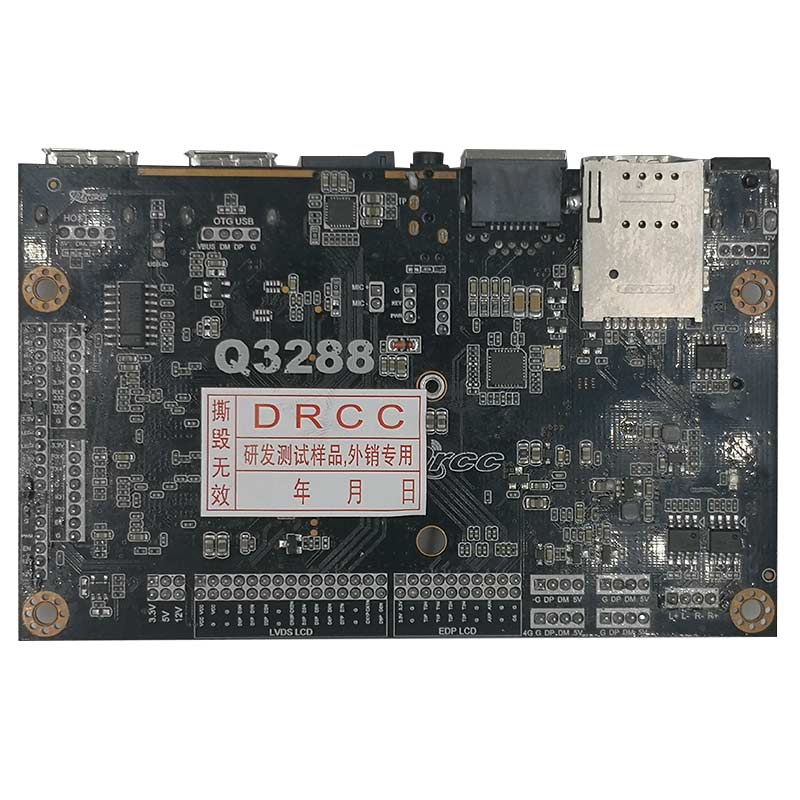

背麵：

主板硬件主要指標：

主要硬件指標
CPU	瑞芯微RK3288，超強四核，主頻1.8GHz
內存	標準配置：2GB；可選配4GB
存儲	標準配置8GB；可選配16GB或32GB
解碼分辨率	最高支持4Kx2K
操作係統	androids 8.1
播放模式	支持循環、定時、插播等多種播放模式
WIFI	默認標配2.4G和5G雙頻 AC
網絡支持	以太網、支持WIFI、藍牙、無線外設擴展
視頻播放	支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等
圖片格式	支持BMP、JPEG、PNG、GIF
USB2.0接口	2標準USB HOST接口（其中一組可選 OTG）、4個USB插座
串口	基礎版：3個3.3V TTL串口工業版Q3288-Pro：可選2個3.3V RS232串口和1個3.3VTTL串口或3個3.3V TTL串口
以太網	1個，10M/100M自適應以太網
TF卡	TF卡，最大支持64GB
LVDS輸出	1個，支持雙通道LVDS，最大1080P@60fps
HDMI輸出	1個，HDMI2.0支持1080P輸出，支持雙屏異顯
EDP輸出	1個，支持2K輸出
音頻輸出	左右聲道輸出，內置雙通道8R/3W功放，定製可支持5W功放
RTC時鍾	支持
定時開關機	支持
係統升級	支持PC USB升級，網絡升級，TF卡升級
4G全網通	工業版Q3288-Pro支持板載4G全網通
GPIO	默認2個，可無用IO可複用為標準GPIO接口
POE	支持POE（需與廠家溝通）

PCB尺寸和接口布局：

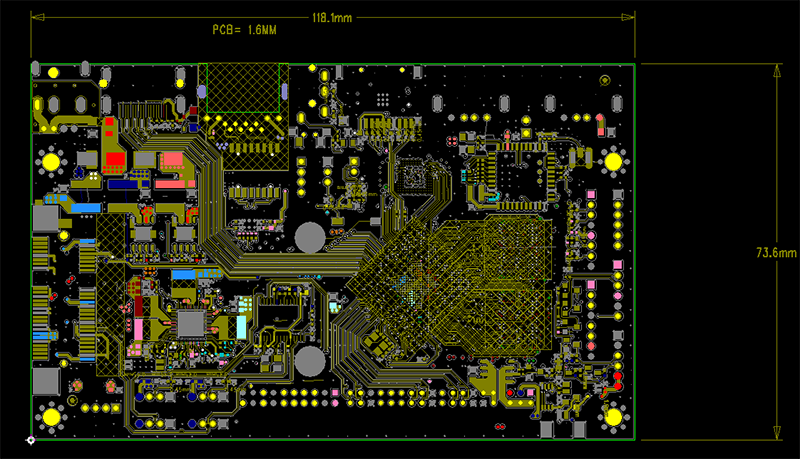

◆PCB尺寸圖：

PCB：8 層板

尺寸：73.6*118.1mm, PCB板厚1.6mm

螺絲孔規格：∮3.2mm x 4

需要CAD格式文檔，請聯係廠家：michael@deruicc.com

接口參數說明：

雙顯異顯輸出支持LCD +HDMI，出廠默認LVDS輸出 1920*1080P雙8：

◆電源輸入接口（DC;DC-IN）

采用12V的直流電源供電，隻允許從DC座和電源插座給板卡係統供電。
電源適配器的插頭DC規格為D5.0，DC-IN規格為D2.54。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。
電源插座的接口定義如下，可用電源板供電，座子的規格為4PIN 2.5mm間距。

序號	定義	屬性	描述
1	VCC	輸入	12V輸入
2	VCC	輸入	12V輸入
3	GND	地線	地線
4	GND	地線	地線

◆遙控接收和指示燈接口（IR/LED）

序號	定義	屬性	描述
1	VCC	電源	3.3V輸出
2	GND	地線	地線
3	IR	紅外信號	遙控信號輸入
4	LEDG	指示燈	係統運行指燈，綠色
5	LEDR	指示燈	開機指示燈，紅色
指示燈需采用共陽

◆背光控製接口(LCD-PWM)

用於LVDS屏的背光控製，12V供電電流不大於1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上時，背光供電請從其他電源板上取電，以免造成係統不穩定。背光使能電壓為3.3V，如是其他電壓，請加IO電平轉換電路。此12V電源隻能作為背光電源輸出，千萬不能作為電源輸入供給係統。

序號	定義	屬性	描述
1	VCC	電源	12V輸出（最大電流2A）
2	VCC	電源	12V輸出（最大電流2A）
3	EN	輸出	背光使能控製
4	PWM	輸出	背光亮度控製
5	GND	地線	地線
6	GND	地線	地線

◆LVDS接口（LVDS）

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過以下跳線帽選擇，可選擇支持3.3V/5V/12V屏電源供電。
注意事項：為了避免燒板子和屏。

請確認屏規格書，屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。
請使用萬用表確認跳線帽選擇的電源是否正確。

序號	定義	屬性	描述
1	VDD-LCD	電源輸出	液晶電源輸出，+3.3V/+5V/+12V可選，通過跳線帽選擇
2
3
4	GND	地線	地線
5
6
7	LVDS0-D0N	輸出	Pixel0 Negative Data/LCD Data 1
8	LVDS0-D0P	輸出	Pixel0 Positive Data/LCD Data 0
9	LVDS0-D1N	輸出	Pixel1 Negative Data/LCD Data 3
10	LVDS0-D1P	輸出	Pixel1 Positive Data/LCD Data 2
11	LVDS0-D2N	輸出	Pixel2 Negative Data/LCD Data 5
12	LVDS0-D2P	輸出	Pixel2 Positive Data/LCD Data 4
13	GND	地線	地線
14	GND	地線	地線
15	LVDS0-DCKN	輸出	Negative Sampling Clock/LCD Data 7
16	LVDS0-DCKP	輸出	Positive Sampling Clock/LCD Data 6
17	LVDS0-D3N	輸出	Pixel3 Negative Data/LCD Data 9
18	LVDS0-D3P	輸出	Pixel3 Positive Data/LCD Data 8
19	LVDS1-D0N	輸出	Pixel0 Negative Data/LCD Data 11
20	LVDS1-D0P	輸出	Pixel0 Positive Data/LCD Data 10
21	LVDS1-D1N	輸出	Pixel1 Negative Data/LCD Data 13
22	LVDS1-D1P	輸出	Pixel1 Positive Data/LCD Data 12
23	LVDS1-D2N	輸出	Pixel2 Negative Data/LCD Data 15
24	LVDS1-D2P	輸出	Pixel2 Positive Data/LCD Data 14
25	GND	地線	地線
26	GND	地線	地線
27	LVDS1-DCKN	輸出	Negative Sampling Clock/LCD Data 17
28	LVDS1-DCKP	輸出	Positive Sampling Clock/LCD Data 16
29	LVDS1-D3N	輸出	Pixel3 Negative Data/LCD Data 19
30	LVDS1-D3P	輸出	Pixel3 Positive Data/LCD Data 18
屏電源選擇座子
1	LCD-VCC	屏電源	屏電源
2	3.3V	電源	選擇屏電源為3.3V
3	LCD-VCC	屏電源	屏電源
4	5V	電源	選擇屏電源為5V
5	LCD-VCC	屏電源	屏電源
6	12V	電源	選擇屏電源為12V

◆USB接口

兩個USB標準接口，四個USB插座（其中一個USB插座與MINIPCIE複用），用於外設擴展，默認為HOST,供電電流大於500mA。

序號	定義	屬性	描述
1	VCC	電源	5V輸出，最大電流500mA
2	DM	輸入/出	DM
3	DP	輸入/出	DP
4	GND	地線	地線

◆音頻接口1輸出（SPK）

可直接驅動喇叭從內置功放芯片引出，支持雙通道8R/3W喇叭，如果外接的喇叭比較小，請把音量調小，以免造成喇叭燒壞

序號	定義	屬性	描述
1	OUTL+	輸出	音頻輸出左+
2	OUTL-	輸出	音頻輸出左-
3	OUTR-	輸出	音頻輸出右-
4	OUTR+	輸出	音頻輸出右+

◆音頻接口2 輸入(MIC)

序號	定義	屬性	描述
1	MIC	輸入	MIC輸入
2	AGND	模擬地	模擬地

◆ 按鍵接口（KEY）

序號	定義	屬性	描述
1	ADC	輸入	ACD控製按鍵
2	GND	地線	地線

♦ 其它一些接口及功能

存儲接口	TF卡	數據存儲，最大支持32G
存儲接口	USB*2	HOST接口，支持數據存儲，數據導入，USB鼠標鍵盤，攝像頭，觸摸屏等
以太網接口	RJ45接口	支持100M有線網絡
HDMI接口	標準接口	支持HDMI數據輸出，最大支持1080P
耳機接口	標準接口	3.5mm標準接口

電氣性能：

項目		最小	典型	最大
電源電壓	電壓	9V		12V
電源電壓	紋波	--	--	50mV
電源電流 (HDMI輸出,未接其它外設)	工作電流	--	130mA	300mA
	待機電流 (5V STB)	--	1.5mA	--
	USB供電電流	--	--	5V/500mA
電源電流 (LVDS)	工作電流	視屏而定
	待機電流	視屏而定
	USB供電電流	--	--	5V/500mA
	液晶屏供電電流	--	--	3.3V/500mA
				1A(5V)
				1A(12V)
